性欧美v-性欧美vide0另类hd-性欧美video-性欧美videofreel另类-国产日产欧产麻豆精品精品推荐-国产日产欧美精品

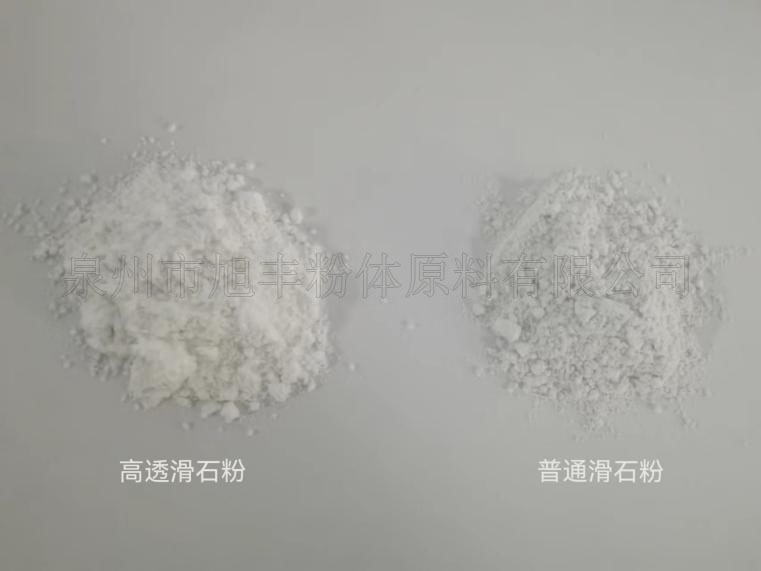

     透明聚丙烯優異的透明性和表面光澤度可與典型的透明材料，如聚碳酸酯、聚酯（PET）、聚苯乙烯等相媲美，因而可廣泛應用于家庭用品和包裝領域。但透明聚丙烯的耐熱性能較差，較難適用于透明性要求高且在高溫下使用或消毒的器具，如醫用注射器、微波爐炊具、嬰兒奶瓶、一次性快餐用具等。在透明聚丙烯材料中加入滑石粉，可提高聚丙烯的耐熱性能，但材料的透明度會大幅度降低，而高透滑石粉對材料的透明度影響會大大降低，還能提高材料的耐熱性。

實驗過程：

     將不同含量的高透滑石粉與無規共聚聚丙烯共混擠出制備樣料，再經過注塑制樣，分別得到滑石粉含量為1%、2%、3%、4%、5%、8%和10%的樣品，測試其拉伸強度、彎曲模量、沖擊強度、熱變形溫度和透過率等性能。

結果分析：

1、拉伸強度

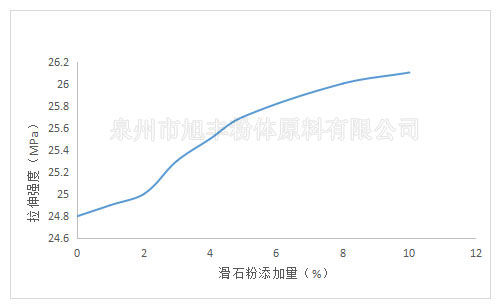

圖1 滑石粉含量對PP拉伸強度的影響

     從圖中可以看出，隨著高透滑石粉含量的增加，聚丙烯塑料的拉伸強度逐漸增大，這說明加入高透滑石粉可提高聚丙烯材料的拉伸強度。

2、 彎曲模量

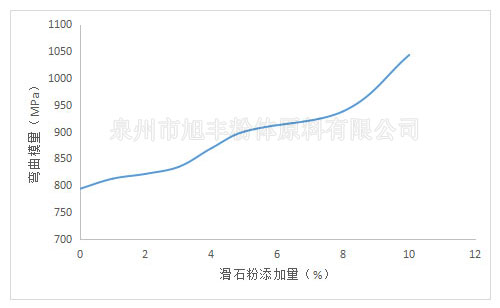

圖2 滑石粉含量對PP彎曲模量的影響

     從圖中可以看出，當滑石粉的添加量≤3%時，聚丙烯材料的彎曲模量增加較緩慢，添加量＞3%后，隨著滑石粉含量的增加，聚丙烯塑料的彎曲模量提高幅度變大。

3、 沖擊強度

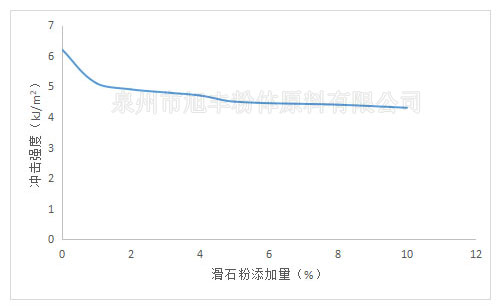

圖3 滑石粉含量對PP沖擊強度的影響

     從圖中可以看出，滑石粉添加量為1%時，沖擊強度有個階梯式的下降，之后隨著滑石粉含量的增加，聚丙烯材料的沖擊強度下降緩慢，當添加量為5%時，聚丙烯材料的沖擊強度基本不變化。

4、熱變形溫度

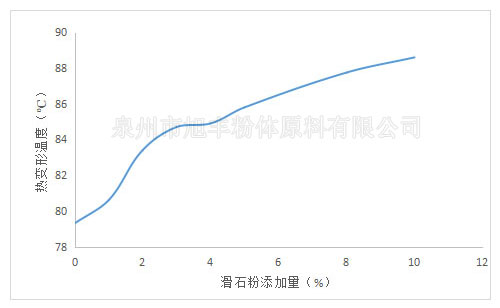

圖4 滑石粉含量對PP熱變形溫度的影響

     從圖中可以看出，滑石粉對塑料材料熱變形溫度的影響較為明顯，可以有效的提高各種塑料的熱變形溫度，從而增加塑料的耐熱性。

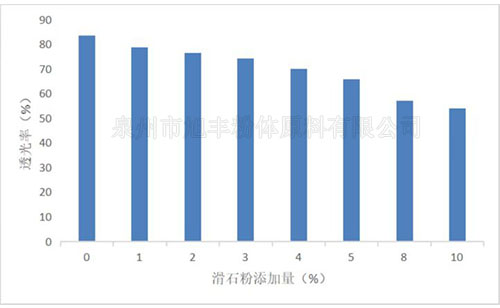

5、透光率

從圖中可以看出，隨著滑石粉含量的增加，透明聚丙烯的材料的透光率會逐漸的下降，但下降的幅度不大，當添加量為10%時，聚丙烯材料的透光率還能達到54%，具有一定的透明度。

     高透滑石粉可以提高透明聚丙烯材料的拉伸強度、彎曲模量和耐熱性，同時對聚丙烯材料的沖擊強度和透光率下降幅度較低，用在透明性要求高且在高溫下使用的領域具有一定的優勢。
